Кожен, хто хоч раз намагався закрутити звичайний саморіз чи розібрати дрібну побутову техніку, стикався з класичною міні-драмою: викрутка начебто хрестова, і гвинт хрестовий, але інструмент то ковзає, то намертво злизує шліци. У цей момент розумієш, що фрази «дай мені ту хрестову» для якісної роботи явно недостатньо.
У хрестового кріплення є строга класифікація, і правильний підбір розміру – це єдиний спосіб зберегти і інструмент, і нерви, і саме кріплення. Розберемо розміри хрестових викруток простою мовою, щоб раз і назавжди навести порядок у домашній скриньці з інструментами.
PH або PZ: головна відмінність, про яку багато хто забуває
Перед тим, як дивитися на цифри, потрібно розібратися з літерами. Існує два основних типи хрестових шліців, і вони не взаємозамінні.
- PH (Phillips). Це класичний, найстаріший і найпоширеніший хрест. Має чотири прості промені, які звужуються до центру. Геометрія шліца влаштована так, що за надмірного зусилля викрутка сама вискакує з гвинта. Це зроблено спеціально, щоб не перетягнути кріплення.
- PZ (Pozidriv). Більш сучасний та доопрацьований профіль. У нього, крім чотирьох основних променів, є ще чотири невеликі додаткові промені-насічки, розташовані між ними під кутом 45 градусів. Промені у PZ йдуть паралельно один до одного і не звужуються. Завдяки цьому зчеплення виходить мертвим, викрутка не вискакує, що дозволяє прикладати величезне зусилля. Найчастіше використовується в будівництві та меблевому виробництві (наприклад, жовті та оцинковані шурупи).
Золоте правило майстра: Викруткою PH можна з гріхом навпіл закрутити гвинт PZ (хоча вона бовтатиметься і псуватиме метал). Але викрутка PZ у гвинт PH просто не влізе до кінця через додаткові вусики.

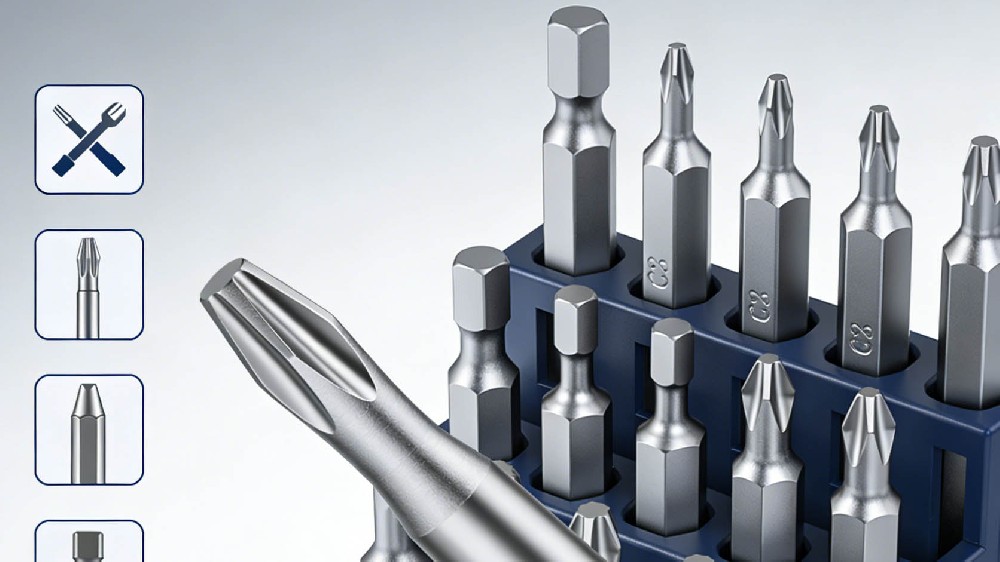

Таблиця розмірів хрестових викруток (PH та PZ)
Розміри хрестового наконечника позначаються номерами: від найкрихітніших (для годинників та смартфонів) до величезних (для важкої техніки та автомобілів). Номер шліца безпосередньо прив’язаний до діаметра зовнішнього різьблення гвинта або саморіза.
| Маркування інструменту | Діаметр кріплення (зовнішнє різьблення) | Де найчастіше застосовується |
| PH 000/PZ 000 | до 1.5 мм | Ультрадрібна електроніка, ремонт смартфонів, смарт-годин, фотоапаратів. |
| PH 00/PZ 00 | від 1.5 до 2.0 мм | Ноутбуки, планшети, маленькі гаджети, окуляри. |
| PH 0/PZ 0 | від 2.0 до 3.0 мм | Дрібна побутова техніка, дитячі іграшки з батарейками, начинки ПК. |
| PH 1/PZ 1 | від 2.1 до 3.0 мм | Невеликі дерев’яні шурупи, комп’ютерні корпуси, розетки, вимикачі. |
| PH 2/PZ 2 | від 3.1 до 5.0 мм | Найпопулярніший розмір. Чорні саморізи по металу та дереву, гіпсокартон, збирання меблів, дверні замки. |
| PH 3/PZ 3 | від 5.1 до 7.0 мм | Великі меблеві конфірмати, потужні шурупи, ремонт автомобілів, сантехніка. |
| PH 4/PZ 4 | більше 7.1 мм | Великогабаритна техніка, важке машинобудування, потужні будівельні конструкції. |
Як дізнатися розмір викрутки з першого погляду
Виробники завжди наносять маркування на рукоятку або металеве жало інструменту. Виглядає як комбінований код.
Наприклад, напис PH 2 х 100 означає:
- PH – тип шліцю (класичний хрест Філліпс).
- 2 – розмір наконечника (підходить для більшості стандартних шурупів).
- 100 – Довжина металевого стрижня в міліметрах (без урахування ручки).
Якщо вам потрібна викрутка для важкодоступних місць під капотом машини, шукайте маркування PH 2 x 150 або PH 2 x 200 (з довгим жалом). Якщо потрібно підлізти під раковину або всередину вузької шафи, врятує коротка викрутка-«барильце» з маркуванням PH 2 x 25 .
Дві часті помилки при роботі з хрестом
- “І так зійде” (робота не тим номером). Якщо взяти викрутку PH 1 і спробувати закрутити їй великий саморіз під PH 2, наконечник прокручуватиметься. Декілька таких рухів — і грані на шурупі зітруться в гладку ямку, після чого витягти його буде величезною проблемою.
- Ігнорування PZ-профілю. Спроба закрутити щільний жовтий меблевий шуруп (PZ) звичайною викруткою PH призводить до того, що інструмент постійно вискакує, дряпає покриття меблів і збиває шліци.
Для звичайного побутового використання «про всяк випадок» достатньо мати вдома три хрестові викрутки: дрібну PH 0 (для іграшок і пультів), універсальну PH 2 (для більшості домашніх справ) і будівельну PZ 2 (для полиць, меблів та шурупів). Цей міні-набір закриє до 90% всіх повсякденних завдань.
