Гидромотор преобразует энергию потока рабочей жидкости в вращение выходного вала. От его характеристик зависят скорость механизма, крутящий момент, стабильность запуска под нагрузкой и ресурс всей гидросистемы. Модель, подобранная только по размерам или типу крепления, может формально подойти к технике, но не обеспечить нужной производительности.

В мобильной и промышленной гидравлике широко применяют шестеренные и героторные гидромоторы. Оба типа имеют компактную конструкцию и работают по объемному принципу, однако отличаются диапазоном оборотов, характером крутящего момента и поведением под нагрузкой.

Как работает гидравлический мотор

Насос подает масло к входному порту гидромотора. Давление жидкости действует на рабочие элементы и заставляет их вращаться. Внутренний механизм передает движение на вал, а отработанное масло возвращается через обратную магистраль в бак.

Работу гидромотора определяют два взаимосвязанных параметра:

• расход масла влияет преимущественно на частоту вращения;
• перепад давления между входом и выходом формирует крутящий момент;
• рабочий объем показывает, сколько жидкости необходимо для одного оборота вала;
• коэффициенты полезного действия учитывают внутренние утечки и механические потери.

Увеличение расхода при неизменном рабочем объеме повышает скорость. Увеличение давления дает больший момент, но только в пределах допустимых характеристик конкретной модели.

Особенности шестеренного гидромотора

Внутри шестеренного гидромотора расположена пара зубчатых колес. Поток масла действует на зубцы, вращает шестерни и передает движение на выходной вал. Конструкция имеет относительно небольшое количество деталей, поэтому агрегат получается компактным и удобным для установки в ограниченном пространстве.

Шестеренные модели обычно используют в приводах, где нужны средние или высокие обороты без слишком большого момента на низкой скорости. Они хорошо работают в вентиляторах, насосных установках, вспомогательных механизмах, щетках, дозаторах и приводах с равномерной нагрузкой.

К практическим преимуществам относятся:

• компактный корпус и небольшая масса;
• простая конструкция;
• способность работать на повышенных оборотах;
• быстрая реакция на изменение подачи масла;
• удобство монтажа в мобильной технике;
• доступность различных валов, фланцев и направлений вращения.

Шестеренныи механизм чувствителен к загрязнению рабочей жидкости и неправильному установлению. Абразивные частицы ускоряют износ зубцов, втулок и поверхностей корпуса. Из-за увеличения внутренних зазоров часть масла начинает перетекать между полостями, поэтому вал теряет скорость и тягу.

Еще одна особенность — заметная пульсация и шум по сравнению с некоторыми тихоходными конструкциями. Это не всегда имеет значение для трактора или коммунальной машины, но может быть важным для оборудования, установленного в закрытом производственном помещении.

Особенности героторного гидромотора

Рабочая пара героторного мотора состоит из внешнего кольца и внутреннего ротора с разным количеством зубцов. При подаче масла между ними образуются камеры изменяемого объема. Последовательное наполнение этих камер заставляет ротор двигаться, а распределительный механизм передает вращение на вал.

Героторный гидромотор ориентирован прежде всего на работу с невысокой частотой вращения и значительным моментом. Он может запускать механизм под нагрузкой без дополнительного механического редуктора или позволяет упростить конструкцию привода.

Такие агрегаты используют для вращения шнеков, барабанов, транспортеров, подающих механизмов, разбрасывателей, щеток, лебедок, буров и катушек жаток. Они также подходят для приводов колес, если модель имеет соответствующие подшипники и допускает необходимую нагрузку на вал.

Основные преимущества героторного исполнения:

• высокий крутящий момент на малых оборотах;
• плавный запуск нагруженного механизма;
• широкий выбор рабочих объемов;
• компактность по сравнению с приводом, который состоит из высокоскоростного мотора и редуктора;
• возможность реверсивного вращения во многих сериях;
• пригодность для работы в сельскохозяйственной, дорожной и коммунальной технике.

В то же время героторный мотор не следует автоматически считать лучшим решением для любого тяжелого привода. Нужно проверять допустимые длительные и пиковые нагрузки, минимальную стабильную скорость, давление в сливной магистрали и возможность установки дренажа. Отдельные серии рассчитаны на легкий или сезонный режим, другие — на постоянную работу в сложных условиях.

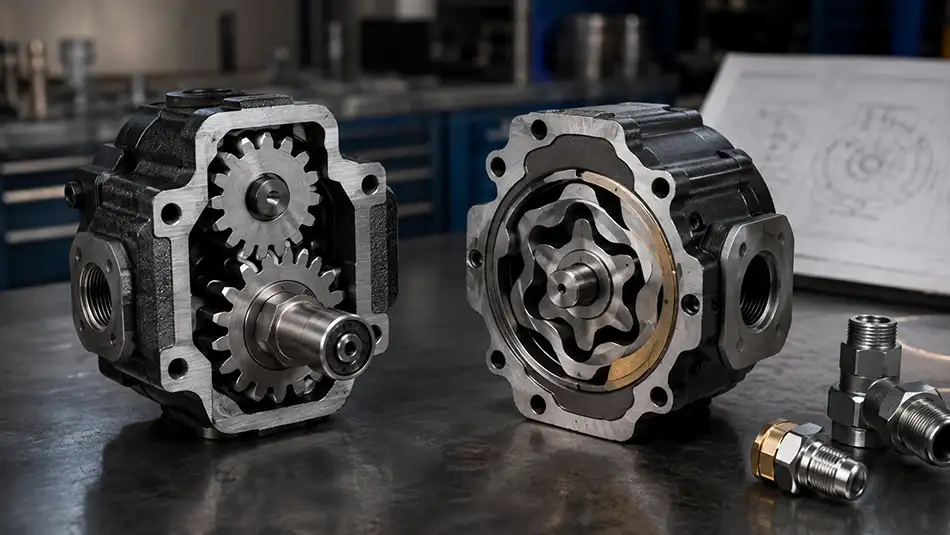

Шестеренчатый и героторный гидромотор: сравнение

Критерий	Шестеренчатый гидромотор	Героторный гидромотор
Рабочая скорость	преимущественно средняя или высокая	преимущественно низкая или средняя
Крутящий момент на малых оборотах	умеренный	высокий
Запуск под нагрузкой	зависит от модели и режима	обычно стабильнее
Плавность движения	достаточная для большинства вспомогательных приводов	лучше на малой скорости
Размеры	компактные	компактные с учетом доступного момента
Типичное применение	вентиляторы, щетки, дозаторы, вспомогательные механизмы	шнеки, конвейеры, лебедки, барабаны, приводы колес
Чувствительность к чистоте масла	высокая	высокая
Возможность работы без редуктора	ограничена условиями нагрузки	часто возможна
Стоимость системы	может быть ниже для скоростного привода	может быть выгоднее, если не нужен редуктор

Сравнение показывает общую разницу, но не заменяет проверку технического каталога. Две модели одного конструктивного типа могут существенно отличаться по допустимому давлению, стартовому моменту, ресурсу подшипников и требованиям к дренажу.

Как рассчитать необходимый рабочий объем

Рабочий объем обозначают в кубических сантиметрах на один оборот. Чем он больше, тем медленнее будет вращаться вал при одинаковой подаче насоса. В то же время больший объем позволяет получить более высокий теоретический момент при том же перепаде давления.

Ориентировочную частоту вращения можно определить по формуле:

n = 1000 × Q × ηv / V

где:

• n — частота вращения, об/мин;
• Q — фактический расход масла, л/мин;
• ηv — объемный КПД;
• V — рабочий объем, см³/об.

Например, насос подает 40 л/мин, рабочий объем гидромотора составляет 200 см³/об, а ориентировочный объемный КПД равен 0,9. Расчетная скорость составит около 180 об/мин.

Без учета КПД результат равнялся бы 200 об/мин. Разница возникает из-за внутренних утечек, которые увеличиваются по мере износа механизма и зависят от температуры и вязкости масла.

Как оценить крутящий момент

Ориентировочный момент зависит от рабочего объема, перепада давления и механического КПД:

M = Δp × V × ηm / (20 × π)

где:

• M — момент на валу, Н·м;
• Δp — перепад давления, бар;
• V — рабочий объем, см³/об;
• ηm — механический КПД.

Если перепад давления составляет 160 бар, объем — 200 см³/об, а механический КПД — 0,85, расчетный момент будет составлять примерно 433 Н·м.

Это предварительная оценка. При окончательном подборе нужно пользоваться графиками и таблицами производителя. В каталоге могут отдельно указываться стартовый, длительный, периодический и пиковый моменты. Для запуска шнека, барабана или нагруженного транспортера особенно важен именно стартовый показатель.

Рабочее и максимальное давление

Максимальное давление не означает, что гидромотор может постоянно работать в таком режиме. Производители обычно разграничивают несколько значений:

• длительное давление, допустимое во время нормальной работы;
• периодическое давление, которое допускается в течение ограниченного времени;
• пиковое давление, рассчитанное на короткие скачки;
• максимальное давление в обратной или дренажной магистрали.

Если система постоянно работает близко к пиковой границе, увеличивается температура масла, ускоряется износ уплотнений и сокращается ресурс подшипников. Поэтому целесообразно оставлять технический запас, особенно для оборудования со сменной нагрузкой.

Давление также не создается насосом само по себе. Оно возникает как реакция на сопротивление механизма. Если нагрузка небольшая, система будет работать при более низком давлении, даже когда насос и предохранительный клапан рассчитаны на значительно большее значение.

Направление вращения и реверс

Гидромоторы могут иметь правое, левое или реверсивное вращение. Для нереверсивной модели неправильное подключение портов способно нарушить работу уплотнений и системы компенсации внутреннего давления.

Если механизм должен двигаться в оба направления, нужно проверить:

• допускает ли мотор реверсивный режим;
• одинаковые ли характеристики для обоих направлений;
• как подключается дренаж;
• установлены ли клапаны защиты от перегрузки;
• нужен ли антикавационный клапан;
• как будет останавливаться инерционное нагрузка.

Во время резкого перекрытия потока барабан, колесо или вентилятор продолжают двигаться за инерцией. В этот момент гидромотор может временно работать как насос. Без правильной клапанной схемы возникают скачки давления или кавитация.

Вал, фланец и присоединительные порты

Даже правильно рассчитанный агрегат не подойдет к машине, если отличаются монтажные размеры. Перед заказом нужно определить тип фланца, диаметр центровочного бурта, расположение крепежных отверстий, исполнение вала и резьбу портов.

Выходной вал может быть:

• цилиндрическим под шпонку;
• конусным под шпонку;
• шлицевым;
• внутренним шлицевым;
• специальным под маточину или колесо.

Не стоит подгонять муфту ударами или устанавливать деталь с перекосом. Избыточное осевое или радиальное нагрузка повреждает подшипники и уплотнения. Если вал приводит звездочку, шкив или колесо без дополнительной опоры, допустимое боковое нагрузка нужно проверить отдельно.

Значение дренажной магистрали

Часть масла проходит через внутренние зазоры и попадает в корпус. В некоторых моделях она возвращается через основной порт, в других нужна отдельная дренажная линия.

Дренаж следует прокладывать до бака с минимальным сопротивлением. Его нельзя без проверки подключать к напорной обратной магистрали, где возникает высокое подпор. Избыточное давление в корпусе способно выдавить уплотнение вала даже тогда, когда давление на основных портах не превышает допустимых значений.

Потребность в дренажe зависит от серии, схемы подключения и режима работы. Поэтому универсального правила для всех героторных или шестеренчатых моделей нет.

Чистота и температура рабочей жидкости

Грязная жидкость постепенно превращает внутренние поверхности гидромотора в зону абразивного износа. Частицы повреждают распределительные элементы, зубчатые пары, втулки и уплотнения. Результатом становятся внутренние утечки, нагревание, падение оборотов и потеря момента.

Для стабильной работы нужно контролировать:

• состояние фильтров;
• уровень и чистоту жидкости;
• рекомендуемую вязкость;
• температуру системы;
• наличие воды или пены;
• герметичность всасывающей линии насоса;
• чистоту рукавов и фитингов после ремонта.

Слишком густая жидкость ухудшает запуск на холоде и увеличивает гидравлические потери. Слишком жидкая жидкость усиливает внутренние перетекания и уменьшает толщину смазочной пленки.

Где целесообразен шестеренчатый гидромотор

Шестеренчатое исполнение стоит рассматривать для механизмов, которым нужны относительно высокие обороты, компактность и простая конструкция. Типичные примеры — приводы вентиляторов, щеток, небольших насосов, дозировочного оборудования и вспомогательных узлов мобильных машин.

Для такого привода важно определить не только номинальную скорость, но и поведение механизма во время запуска. Если вентилятор разгоняется постепенно, требования к стартовому моменту будут ниже, чем у загруженного конвейера.

Где лучше работает героторный гидромотор

Героторный тип уместен там, где механизм должен медленно двигаться с заметным тяговым усилием. Это могут быть шнеки, транспортеры, катушки жаток, разбрасыватели удобрений, бурильные механизмы, барабаны, лебедки и щетки коммунальных машин.

Для колесного привода следует выбирать специальное исполнение с соответствующими подшипниками и монтажным узлом. Обычный мотор не всегда рассчитан на массу машины, удары от неровностей и боковое нагрузка, которое передается через колесо.

Типичные ошибки при выборе

Большинство проблем возникает не из-за конструктивного дефекта, а из-за несоответствия гидромотора условиям работы. Наиболее распространенные ошибки выглядят так:

• выбор только по внешним размерам старого агрегата;
• путаница между рабочим объемом насоса и гидромотора;
• использование максимального расхода вместо фактического;
• ориентация на пиковое, а не длительное давление;
• игнорирование стартового момента;
• отсутствие запаса для сменного или ударного нагрузки;
• неправильное направление вращения;
• неучтенное давление в сливной линии;
• установка шкива или звездочки без проверки нагрузки на вал;
• запуск системы без удаления воздуха;
• использование загрязненной или неподходящей по вязкости жидкости.

Замена старого агрегата на модель с таким же рабочим объемом также не гарантирует совместимости. Нужно сравнить давление, скорость, исполнение вала, фланец, порты, дренаж, направление вращения и допустимое нагрузка.

Последовательность правильного подбора

Чтобы избежать повторной замены и переделки гидросистемы, данные нужно собирать в определенном порядке.

1. Определить механизм, который приводится в движение, его необходимые обороты и момент.
2. Узнать фактическую подачу насоса при рабочей частоте вращения двигателя.
3. Проверить настройки предохранительного клапана и реальное рабочее давление.
4. Рассчитать ориентировочный рабочий объем.
5. Определить продолжительность нагрузки и частоту запусков.
6. Проверить стартовый, длительный и пиковый моменты.
7. Выбрать шестеренчатый или героторный тип в зависимости от скорости и характера нагрузки.
8. Согласовать направление вращения, фланец, вал и резьбу портов.
9. Проверить потребность в отдельной дренажной линии.
10. Уточнить допустимое радиальное и осевое нагрузка на вал.

Чтобы купить гидромотор без риска несовместимости, желательно передать поставщику фотографию шильдика старого агрегата, модель техники, схему подключения, данные насоса и описание рабочего механизма. Если маркировка стерлась, дополнительно понадобятся точные размеры фланца, вала, крепежных отверстий и портов.
